I. Resumen Operativo General
Sistema de generacion electrica con biogas · Dia de engorda 55 / 150 · 22 de febrero de 2026
Generacion Acumulada
76,200
kWh — Ciclo actual
1,820 kWh generados ayer (D55)
Potencia Operativa
134.8
kW — 67.4% de carga nominal
Nominal: 200 kW
Horas de Operacion
481.8
horas acumuladas en ciclo
41 dias activos de 55 totales
Proximo Servicio 500h
18.2h
Servicio R — Cambio de aceite
Programar con urgencia
Eficiencia Electrica
35.5%
Promedio ciclo actual
Optimo con bujias nuevas: 37.5%
Estado General del Sistema
Motogenerador BIO-200ACTIVO — 134.8 kW
Temperatura agua refrigerante80.8 °C [Rango: 70–95 °C]
Temperatura gases de escape550 °C [Rango: 450–650 °C]
Presion de aceite motor73.5 PSI [Rango: 65–85 PSI]
Presion de admision (MAP)1.19 bar
Soplador de biogasACTIVO — 45 mbar
Compresor 1ACTIVO — 3.2 bar
Compresor 2STAND-BY
Quemador de seguridad (flare)STAND-BY
H₂S en linea de gas92 ppm [Limite: <200 ppm]
CH₄ en linea64.0% [Rango optimo: 58–68%]
Indicadores de Mantenimiento
Vida util aceite motor (500h OEM)96.4% — 18.2 h restantes
Bujias (intervalo optimizado 380h)EXCEDIDO — Cambio inmediato
Disponibilidad mecanica del ciclo74.5% (41/55 dias)
Nivel de aceite estimado restante45.2% restante
Alertas Activas
Servicio 500h — Accion Inmediata
Restan 18.2 horas de operacion para alcanzar el intervalo de cambio de aceite y filtro. Programar servicio de forma urgente para evitar operacion fuera de especificacion OEM.
Intervalo de Bujias Excedido (380h)
Perdida de eficiencia electrica confirmada por analisis predictivo. Horas actuales: 481.8h. Cambio inmediato para recuperar rendimiento optimo.
Historial de Generacion Electrica — Ciclo Actual
II. Biogas Disponible y Sistema de Tratamiento
Produccion diaria · Composicion historica · Microaeracion · Balance operativo
2.1 Disponibilidad de Gas
Gas Disponible — Hoy
1,750
Nm³/dia — Produccion estimada D55
Esperado teorico: 1,650 Nm³/dia
Gas Acumulado — Mes Actual
48,650
Nm³ acumulados
Promedio mensual: ~1,622 Nm³/dia
Gas Total Esperado — Ciclo
~208,500
Nm³ proyectados (150 dias)
Incremento continuo con biomasa
Disponible para 2° Motor
670
Nm³/dia disponibles
Produccion 1,750 − Consumo M1 1,080
Balance Diario de Biogas — Dia 55
Produccion real estimada1,750 Nm³/dia
Produccion teorica (40,000 cerdos × factor D55)1,650 Nm³/dia
Excedente vs. proyeccion teorica+100 Nm³/dia
Consumo Motor 1 (80 Nm³/h × 13.5 h)1,080 Nm³/dia
Gas disponible para 2° motor o antorcha670 Nm³/dia
Gas enviado a antorcha hoy0 Nm³ (Motor 2 en prioridad)
Biomasa estimada (40,000 × 55 kg prom.)2,200 toneladas
Rendimiento especifico43.75 L/cerdo/dia
Proyeccion de Produccion — Ciclo 150 Dias
Recomendacion Tecnica — Priorizacion del Uso del Biogas
El biogas disponible debe destinarse en primer orden a la generacion electrica. La quema en antorcha debera activarse unicamente por razones de seguridad operativa: exceso de presion, paro de emergencia del motor o mantenimiento programado con imposibilidad de uso en ese periodo. El biogas excedente (670 Nm³/dia) debe priorizarse para operacion del segundo motogenerador o almacenamiento. La quema innecesaria en antorcha implica perdida directa de capacidad de generacion y debe evitarse sistematicamente durante la operacion normal.
2.2 Tabla Historica de Composicion de Biogas — Ultimos 10 Dias
| Fecha | Dia Engorda | CH₄ (%) | CO₂ (%) | H₂S (ppm) | Humedad (%) | Presion Linea (mbar) | Estado |
|---|
2.3 Sistema de Microaeracion
Variables Operativas
Caudal de aire inyectado (hoy)20.3 LPM
Horas de operacion del sistema13.5 h/dia (continua)
Relacion aire/biogas0.70% v/v
Punto de inyeccionDomo superior del biodigestor
H₂S al inicio del periodo 7 dias (D49)88 ppm
H₂S medido hoy (D55)92 ppm
Limite de control H₂S< 200 ppm
Tendencia H₂S ultimos 7 diasEstable — 88 a 110 ppm
Concentracion de O₂ en biogas0.6% [Limite: <1.0%]
Sistema dentro de parametros normales
El caudal de microaeracion (20.3 LPM) es adecuado para las condiciones actuales. Si el H₂S supera 150 ppm en dos lecturas consecutivas, incrementar caudal en 2–3 LPM. No superar 1.0% v/v de O₂ en biogas para evitar riesgo de detonacion.
Evolucion H₂S y Caudal de Microaeracion — 7 Dias

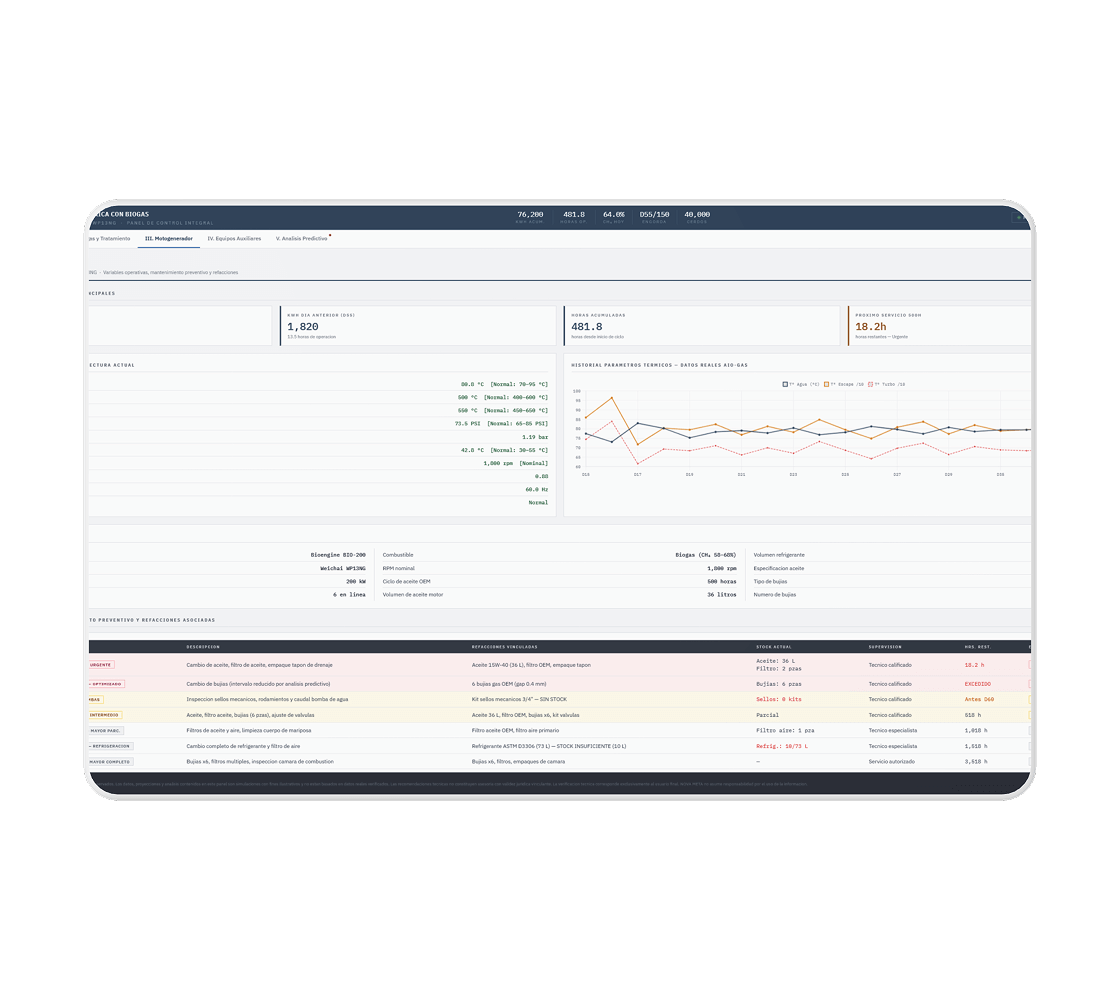

III. Motogenerador
Bioengine BIO-200 · Motor Weichai WP13NG · Variables operativas, mantenimiento preventivo y refacciones
3.1 Variables Operativas Principales
kWh Totales Generados
76,200
Acumulado ciclo actual
kWh Dia Anterior (D55)
1,820
13.5 horas de operacion
Horas Acumuladas
481.8
horas desde inicio de ciclo
Proximo Servicio 500h
18.2h
horas restantes — Urgente
Parametros Operativos — Lectura Actual
Temperatura agua refrigerante80.8 °C [Normal: 70–95 °C]
Temperatura turbocompresor500 °C [Normal: 400–600 °C]
Temperatura gases de escape550 °C [Normal: 450–650 °C]
Presion de aceite motor73.5 PSI [Normal: 65–85 PSI]
Presion de admision (MAP)1.19 bar
Temperatura de admision (MAT)42.8 °C [Normal: 30–55 °C]
Velocidad de operacion1,800 rpm [Nominal]
Factor de potencia0.88
Frecuencia de red60.0 Hz
Nivel de aceiteNormal
Historial Parametros Termicos — Datos Reales AIO-Gas
Ficha Tecnica del Equipo
Denominacion comercialBioengine BIO-200
Motor baseWeichai WP13NG
Potencia nominal200 kW
Numero de cilindros6 en linea
CombustibleBiogas (CH₄ 58–68%)
RPM nominal1,800 rpm
Ciclo de aceite OEM500 horas
Volumen de aceite motor36 litros
Volumen refrigerante73 litros
Especificacion aceite15W-40 Gas Engine API CF
Tipo de bujiasGas — Gap: 0.4 mm OEM
Numero de bujias6 piezas
3.2 Programa de Mantenimiento Preventivo y Refacciones Asociadas
| Intervalo | Tipo | Descripcion | Refacciones Vinculadas | Stock Actual | Supervision | Hrs. Rest. | Estado |
|---|---|---|---|---|---|---|---|
| 500h | R — Urgente | Cambio de aceite, filtro de aceite, empaque tapon de drenaje | Aceite 15W-40 (36 L), filtro OEM, empaque tapon | Aceite: 36 L Filtro: 2 pzas |
Tecnico calificado | 18.2 h | Programar YA |
| 380h* | BJ — Optimizado | Cambio de bujias (intervalo reducido por analisis predictivo) | 6 bujias gas OEM (gap 0.4 mm) | Bujias: 6 pzas | Tecnico calificado | EXCEDIDO | Inmediato |
| Preventivo | BOMBAS | Inspeccion sellos mecanicos, rodamientos y caudal bomba de agua | Kit sellos mecanicos 3/4" — SIN STOCK | Sellos: 0 kits | Tecnico calificado | Antes D60 | Adquirir stock |
| 1,000h | S — Intermedio | Aceite, filtro aceite, bujias (6 pzas), ajuste de valvulas | Aceite 36 L, filtro OEM, bujias x6, kit valvulas | Parcial | Tecnico calificado | 518 h | Proximo ciclo |
| 1,500h | M — Mayor Parc. | Filtros de aceite y aire, limpieza cuerpo de mariposa | Filtro aceite OEM, filtro aire primario | Filtro aire: 1 pza | Tecnico especialista | 1,018 h | Pendiente |
| 2,000h | SP — Refrigeracion | Cambio completo de refrigerante y filtro de aire | Refrigerante ASTM D3306 (73 L) — STOCK INSUFICIENTE (10 L) | Refrig.: 10/73 L | Tecnico especialista | 1,518 h | Pendiente |
| 4,000h | L — Mayor Completo | Bujias x6, filtros multiples, inspeccion camara de combustion | Bujias x6, filtros, empaques de camara | — | Servicio autorizado | 3,518 h | Pendiente |
| 6,000h | XL — Overhaul | Overhaul preventivo completo del motor | Kit completo OEM: bujias, aceite, refrigerante, sensores, empaques | — | Servicio OEM | 5,518 h | Pendiente |
* Intervalo de 380h para bujias establecido por analisis predictivo de eficiencia. Ver Seccion V.
3.3 Observaciones Tecnicas del Personal
AdvertenciaFuga leve de aceite — Empalme manguera lateral del carter
D55 · 22/02/2026 08:45 · C. Ramirez
Se detecta fuga menor en el empalme de manguera lateral del carter. Presion de aceite en operacion normal (73.5 PSI). Se coloco elemento absorbente como medida temporal. Requiere correccion en el proximo servicio programado.
AdvertenciaIncremento de vibracion — Soporte de montaje, rango 1,400–1,600 RPM
D54 · 21/02/2026 11:30 · C. Ramirez
Vibracion perceptible en el soporte de montaje durante el rango de aceleracion intermedio, superior al ciclo anterior. Posible desgaste en soporte antisismico lado izquierdo. Verificar en proxima ventana de mantenimiento.
CriticoCaida de presion de aceite en arranque — Evento 04/02/2026
D35 · 04/02/2026 11:43 · Registro AIO-Gas
Presion de aceite registrada en 61.9 PSI durante el primer intento de arranque. El motor no alcanzo velocidad de sincronismo (246 RPM registrados; minimo: 1,500 RPM). Arranque exitoso en segundo intento. Se recomienda verificar estado de la bomba de aceite y realizar analisis de muestra en el proximo servicio.
AdvertenciaHumedad en linea de gas — Condensado en tren de gas
D52 · 19/02/2026 09:15 · M. Sanchez
Condensado visible en tramo de tuberia previo al tren de gas. Humedad medida: 92.8%. Se realizo purga manual de trampa de condensados. Verificar funcionamiento del drenaje automatico y programar inspeccion del separador de humedad.
InformativoResiduos en filtro de admision de aire
D48 · 15/02/2026 15:00 · C. Ramirez
Al revisar el filtro de admision se observaron particulas oscuras (polvo con trazas de aceite). No presenta obstruccion significativa. Reemplazar en el proximo servicio programado.
Nueva Observacion Tecnica
IV. Equipos Auxiliares
Monitoreo operativo basico — Estado, parametros y condicion de cada equipo
V. Analisis Predictivo — Recomendaciones Preventivas
Basado en datos historicos del sistema · Tendencias operativas · Anticipacion de fallas
5.1 Ajuste del Intervalo de Cambio de Bujias — 380 Horas
Alerta Critica — Intervalo de Bujias Excedido. Horas actuales: 481.8h / Intervalo optimo: 380h
El analisis historico de eficiencia electrica sobre 481.8 horas de operacion muestra una caida progresiva de 37.5% a 35.5% (perdida de 2 puntos porcentuales). La correlacion con el desgaste del electrodo de bujia indica que la degradacion se acelera despues de 380 horas, especialmente en condiciones de operacion con biogas de composicion variable (CH₄ 58–68%) y presencia de H₂S. El intervalo OEM de 1,000h es un criterio de durabilidad mecanica, no de eficiencia operativa optima. Para este sistema, el intervalo optimizado es de 380 horas.
Curva de Eficiencia vs. Horas de Operacion de Bujias
Analisis de Eficiencia — Comparativo
Eficiencia primeras 200h (bujias nuevas)37.5%
Eficiencia a las 380h (umbral optimo)36.8%
Eficiencia actual (481.8h)35.5%
Perdida acumulada de eficiencia−2.0 puntos porcentuales
Recuperacion esperada post-cambio+2.0% eficiencia
Incremento estimado en generacion+54 kWh/dia
RecomendacionCambio inmediato de bujias
Nuevo intervalo programadoCada 380 horas operativas
Bujias en stock6 piezas disponibles
5.2 Mantenimiento Preventivo de Bombas — Antecedente de Paro
Alerta Preventiva — Inspeccion de Bombas de Agua antes del Dia 60 (27 de febrero)
En el ciclo anterior, un paro no programado de la bomba de agua del sistema de irrigacion del biodigestor genero una interrupcion del suministro hidrico durante 72 horas (D50–D53), causando una reduccion del 22% en la produccion de biogas durante ese periodo. Se estima una perdida de 1,200 Nm³ de biogas disponible para generacion. El patron operativo actual del sistema de bombas presenta condiciones similares a las registradas previo al evento anterior. Se requiere inspeccion preventiva completa antes del Dia 60. Los sellos mecanicos de repuesto estan sin stock — adquirir antes de iniciar la intervencion.
Impacto Operativo — Paro de Bombas vs. Mantenimiento Preventivo
Lista de Verificacion — Inspeccion Preventiva Bombas
5.3 Otras Recomendaciones Preventivas
Bateria de Arranque — Riesgo Medio
Se registraron 8 eventos de advertencia de voltaje de bateria en el sistema AIO-Gas. El voltaje cayo a niveles de alerta durante el evento del 04/02/2026. Verificar estado del cargador y realizar prueba de carga completa en el proximo servicio (500h).
Soporte Antisismico — Vibracion Elevada
Se ha registrado incremento progresivo de vibracion en el soporte de montaje lado izquierdo durante el rango 1,400–1,600 RPM. La tendencia es ascendente respecto al ciclo anterior. Sin intervencion, el desgaste puede transferirse a componentes del tren de potencia. Inspeccion en servicio 500h.
Trampa de Condensados — Drenaje Automatico
La humedad en linea de gas alcanzo 92.8% (D52). La trampa fue purgada manualmente en dos ocasiones. Verificar funcionamiento del drenaje automatico. Si el drenaje manual continua siendo recurrente, reemplazar la trampa en las proximas dos semanas.
5.4 Proyeccion de Generacion Electrica — Ciclo 150 Dias
